Bass-Amp

Auf Wunsch eines Kollegen habe ich für diesen einen Vollröhren-Verstärker mit 75-Watt Ausgangsleistung gebaut. Er besteht aus total 14 Röhren, die vorallem in Fehrnsehern gebraucht wurden. Dies weil er günstiger als ein herkömlicher EL-34-Amp werden sollte. Dennoch ist er schlussendlich etwa mit einem guten EL-34-Amp vergleichbar, auch preislich, da das selber Entwerfen der Schaltung auch einen Materialverschleiss zur Folge hatte. Die komplette Schaltung habe ich von Grund herauf selbst entworfen, bis auf den Klangregler den ich nur für die tieferen Frequenzen modifiziert habe.

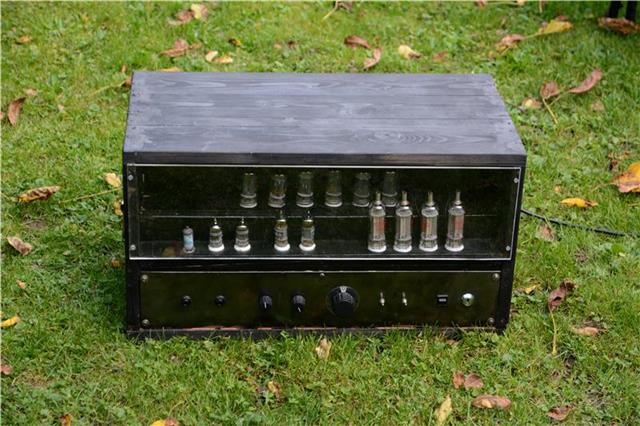

Das Gehäuse wurde von Dominic Hauser gebaut.

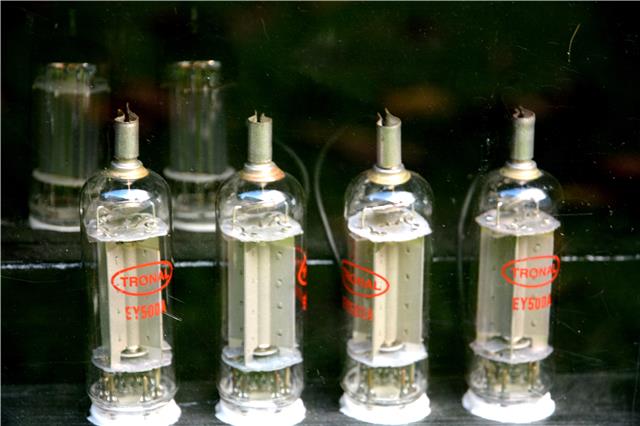

Der Gleichrichter ist umschaltbar zwischen Silizium und Elektronenröhren. Mit den Siliziumgleichricher ist ein härterer Sound mit mehr Gain verfügbar, als mit dem Elektronenröhrengleichrichter, welcher weicher klingt. Natürlich sind beide in Brückenschaltung betrieben.

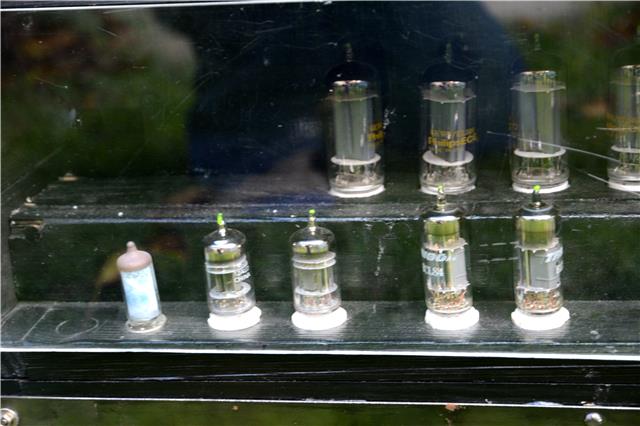

Die Vorstufe mit Klanregelung wurde mit 3 Triodensystemen ausgeführt, das Übrige der 2ten Doppeltrode wurde zum Drehen der Phase genutzt. Als Leistungstreiber für die Endstufe habe ich 2 Trioden-Pentoden-Kombiröhren verbaut.

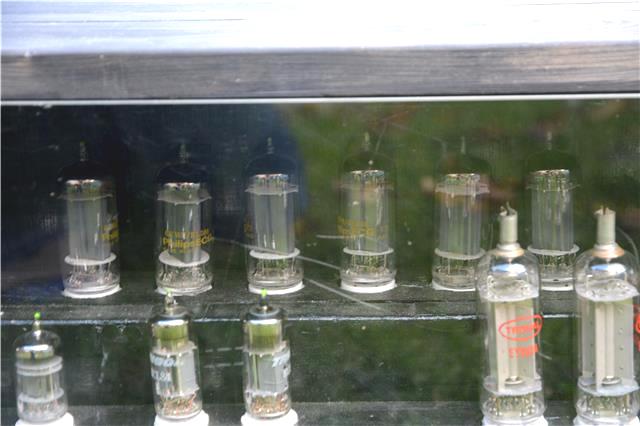

In der Endstufe arbeiten insgesammt 6x EL 508 welche in 3 Gruppen in Gegentaktbetrieb arbeiten. Sie sind nur zum Teil paralell geschaltet um durch eine Zusatzschaltung Schwingungen zu verhindern. Die Anodenspannung beträgt nur etwa 180V und dennoch sind 75 Watt Ausgangsleistung möglich.

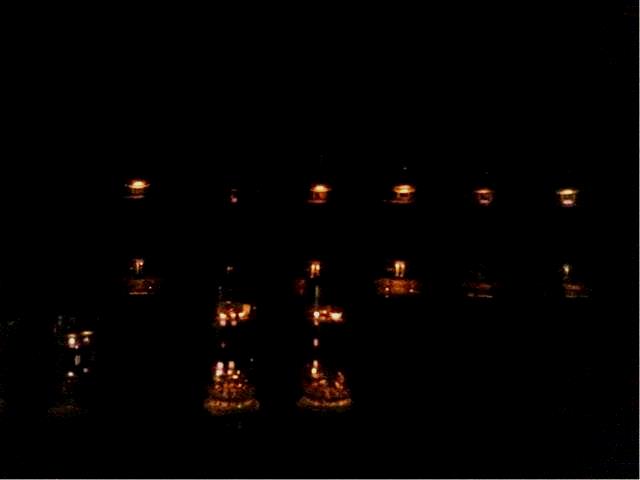

Noch ein Bild Der glühenden Röhren im Betrieb.
