Senderöhren
Auf dieser Seite finden sie meine Senderöhren, von denen sich immer mehr ansammeln, da sie irgendwie sich von den Standartröhren abheben. Sie sind HiTech-Produkte der damaligen Zeit, welche sich noch viel länger gegen die Halbleiter behaupten können. Leider sind sie nicht ganz alltagstauglich, da sie meistens exotische Heizspannungen und grosse Heizströme haben. Dennoch haben Senderöhren durchaus ihren Reiz.
QEL 2/200

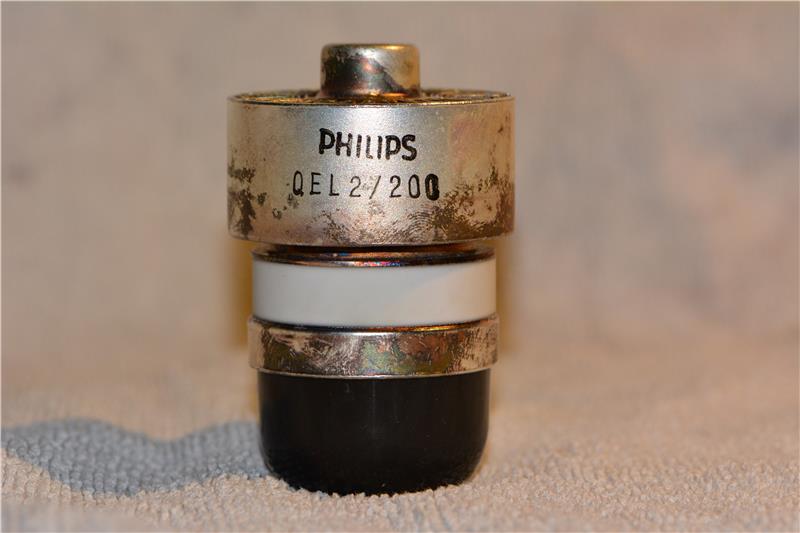

Die QEL 2/200 ist eine kleine 200Watt-Sendetetrode für max 500MHz. Sie ist vergleichsweise klein, jedoch schwer, dies wegen dem Luftkühler.
Die Oberfläche ist versilbert, deswegen läuft sie an.

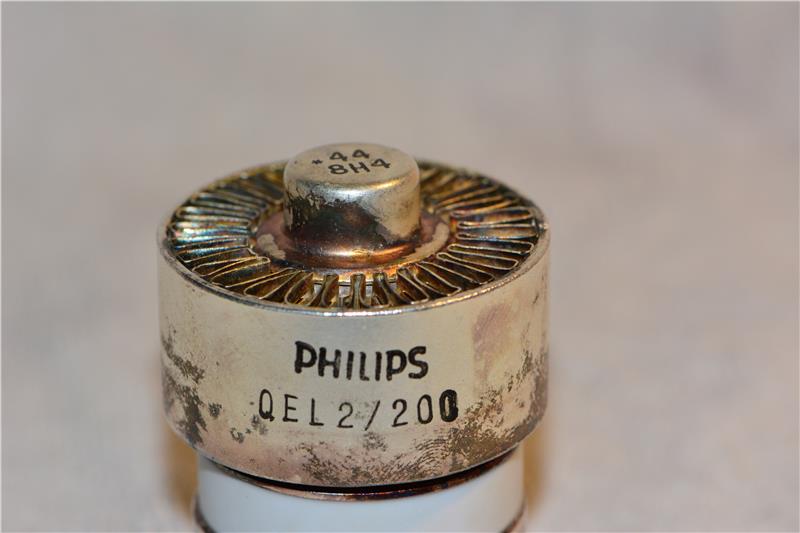

Die Anode mit Kühler.

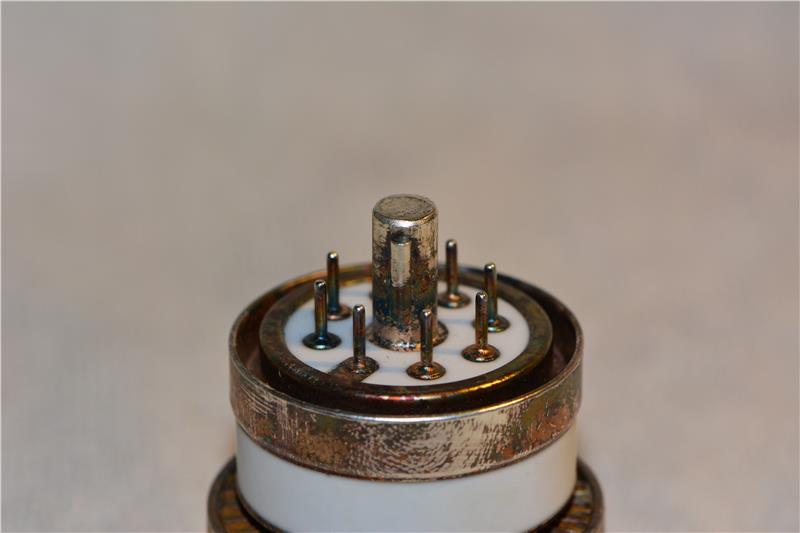

Der Sockel ist noch nicht so HF-tauglich ausgefürt, macht es jedoch einfacher eine Fassung zu finden. Die folgende Röhre ist da etwas anders konstruiert.
RS 2024

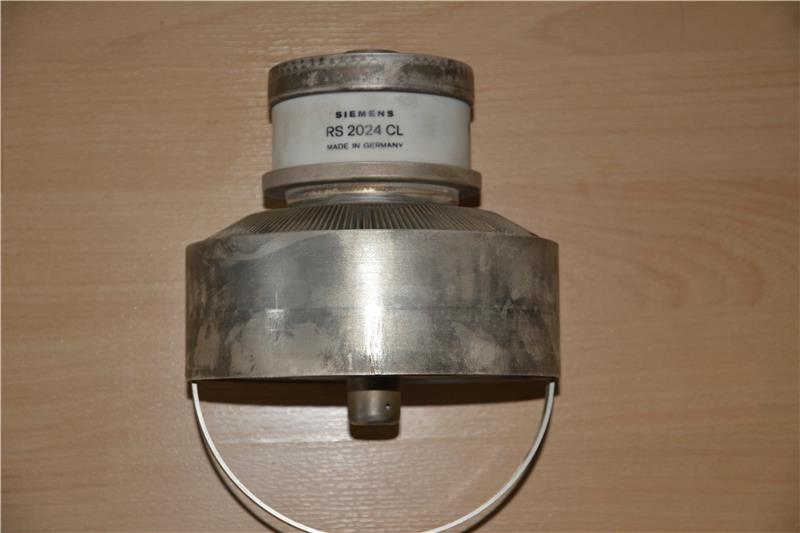

Dies ist eine "moderne" Senderöhre in Metall-Keramik-Bauweise. Sie besitzt eine Anodenverlustleistung von 12kW und einen Heizstrom vom nur 86A bei 10V und wurde für UKW-Radio verwendet.
Der Tragegriff ist äussert Praktisch, wenn man mit dieser Röhre spazieren gehen möchte.

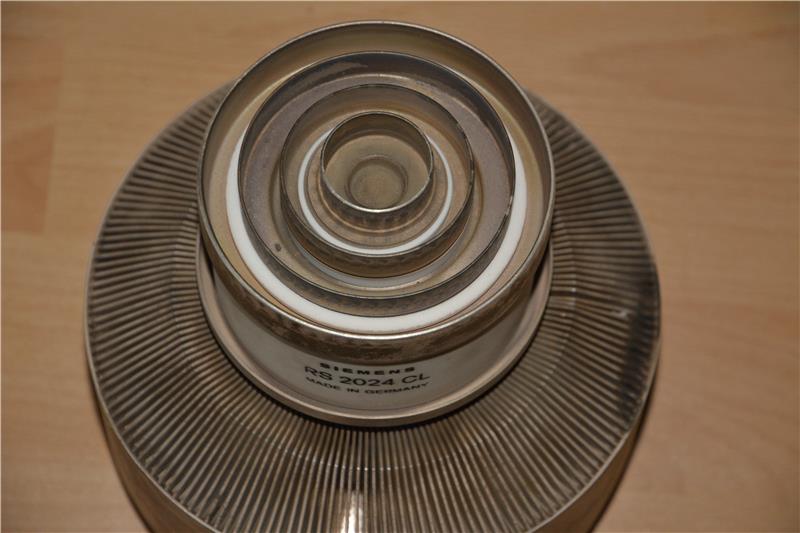

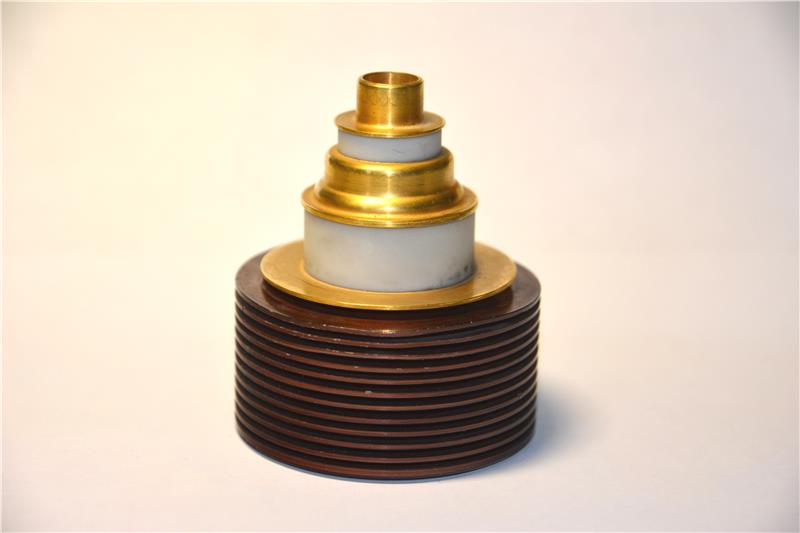

Das Koaxial-Terminal dieser Tetrode ist versilbert und für hohe Frequenzen optimiert.
Von innen gegen aussen sind folgene Anschlüsse: Heizung, Heizung und Kathode, Steuergitter, Schirmgitter. Und aussen befindet sich die Anode mit dem Kühler
ACT 29
Dies ist eine Originalröhre aus dem Kurzwellensender Schwarzenburg aus dem Jahre 1948.

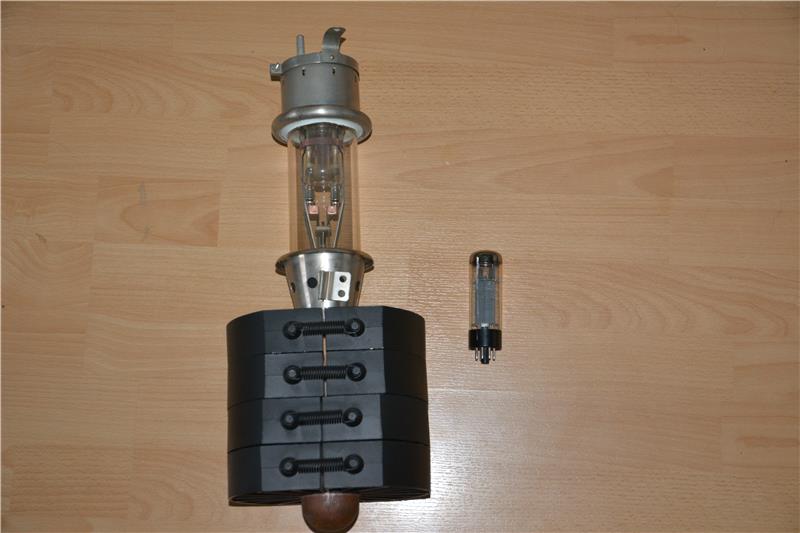

Die Länge über Alles beträgt ca. 47cm, Als Vergleich habe ich eine "kleine" EL34 daneben platziert.

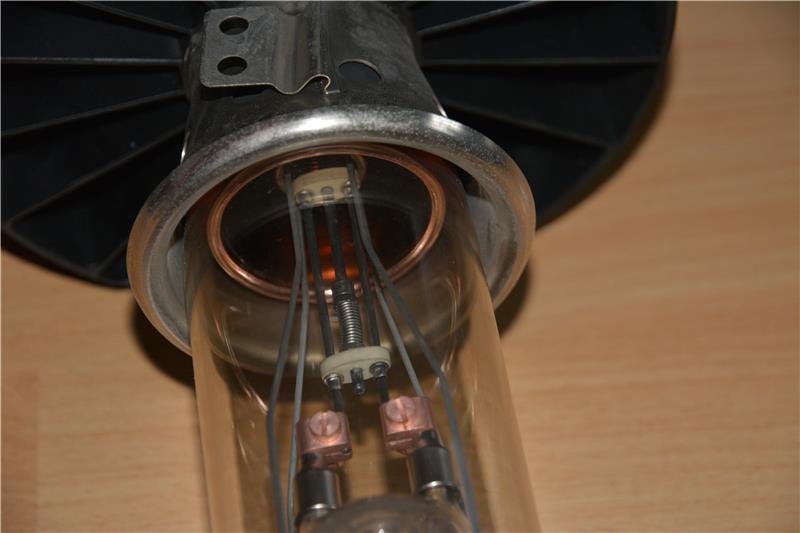

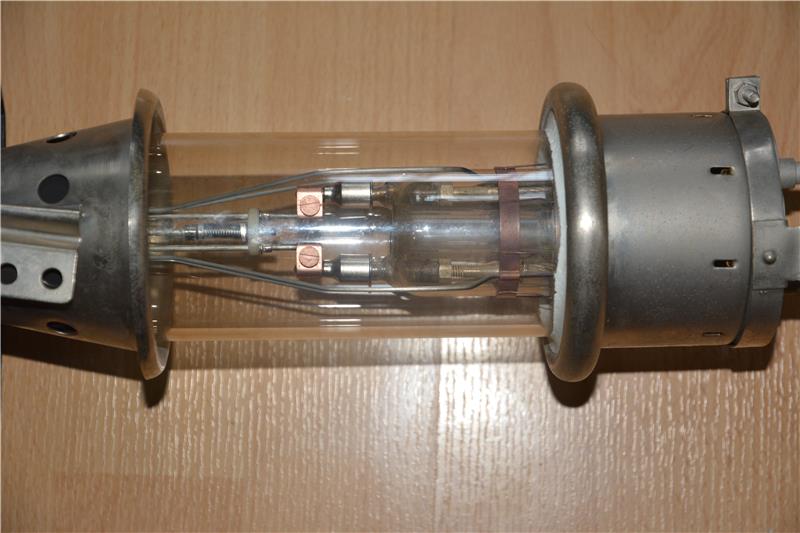

Es ist eine 1kW Triode, die noch nicht so HF-tauglich ist besitzt noch einen Aufbau, bei dem man deutlich den Triodenaufbau sehen kann. Zudem wurden Koronaringe angebracht, um die 10kV zwischen Gitter und Anode zu beherschen.
'
TH 326
Dies ist eine französische UKW- Senderöhre im Metal-Keramik-Bauweise.

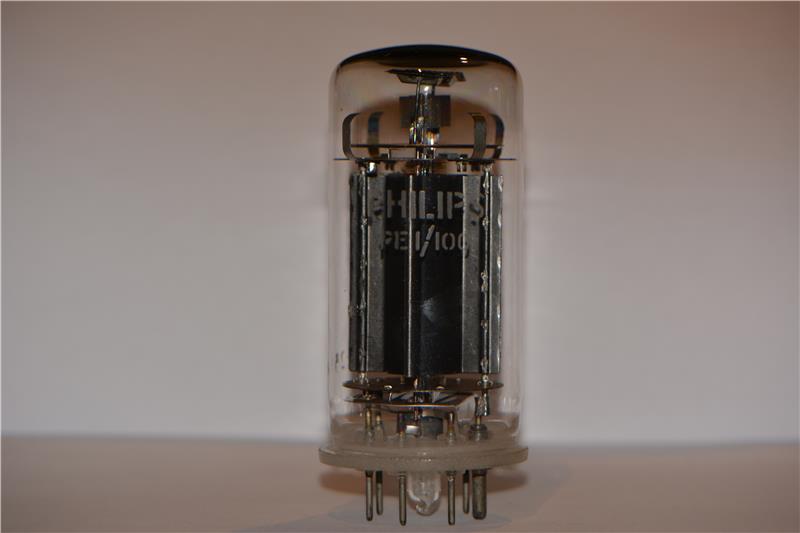

PE 1/100
Dies ist eine Sendepentode mit praktischer 6,3V Heizung. Sie ist hervorragend für eine kräftige Endstufe mit ausserordendlich gutem Klang geeignet. Pech ist nur, dass sie schwer zu kriegen ist, da sie dazumal in direkter Konkurenz zu den Transistoren stand und deswegen nicht weit verbreitet war.

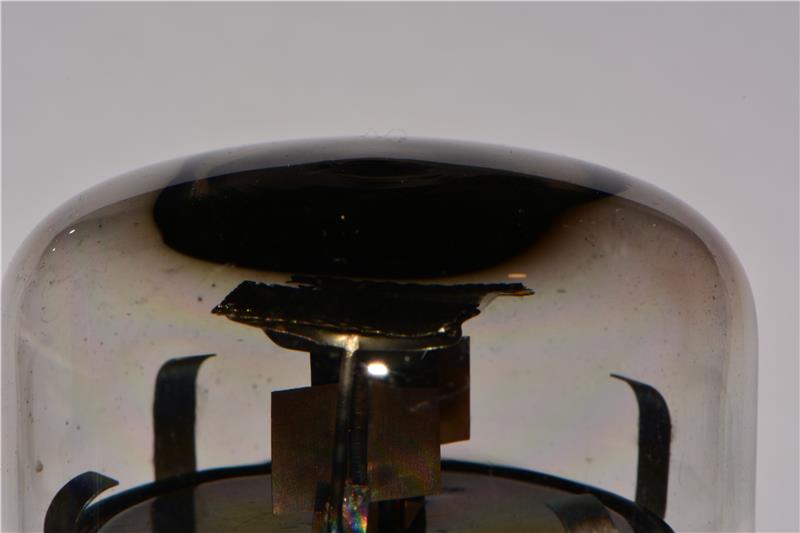

Dieses Exemplar hat leider langsam Luft gezogen, gut zu sehen am Getter das verschwindet.
Scheinbar beherschten die Hersteller dieser Röhre damals die Sinterglastechnik noch nicht ganz, da bei einem Pin ein Haarriss entstand, durch den jetzt langsam Luft eindringt und die Röhre unbrauchbar wird.

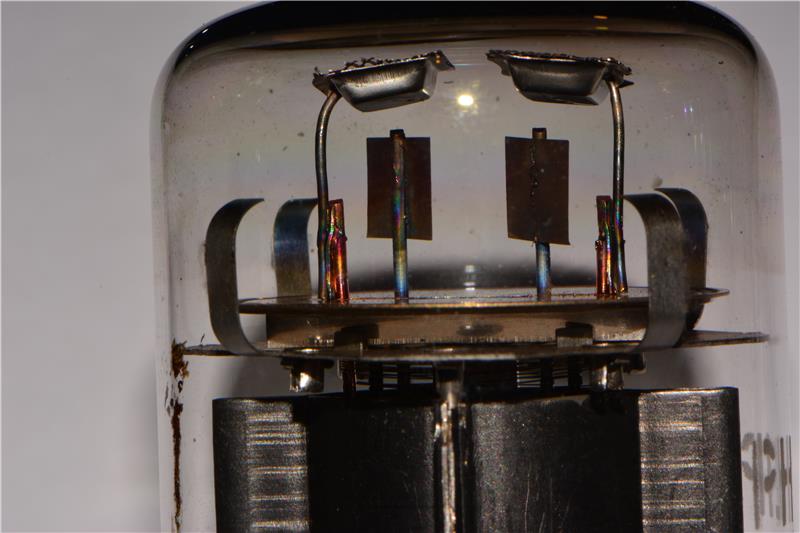

Die Gitterkühlflächen sind gross ausgelegt, so kann man davon ausgehen, dass sie Leistungsfähig ist.
PE 5/25

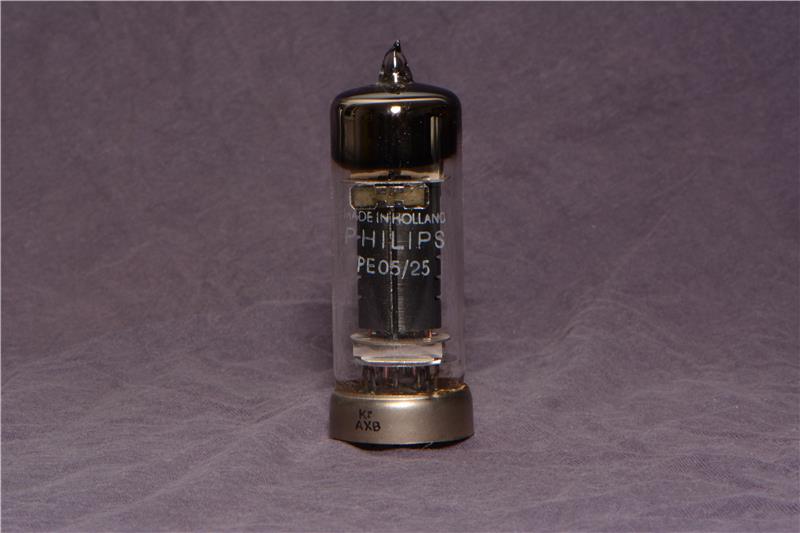

Die PE 5/25 ist eine Sendepentode für kleine Leistungen bis 25 Watt.

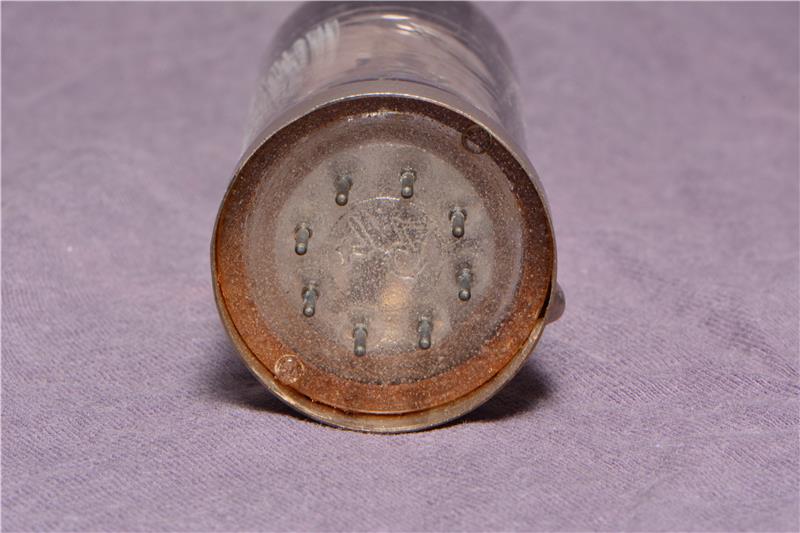

Der Sockel aus Pressglas ist sehr speziell und bis jetzt konnte ich noch kein passendes Gegenstück ausfindig machen.

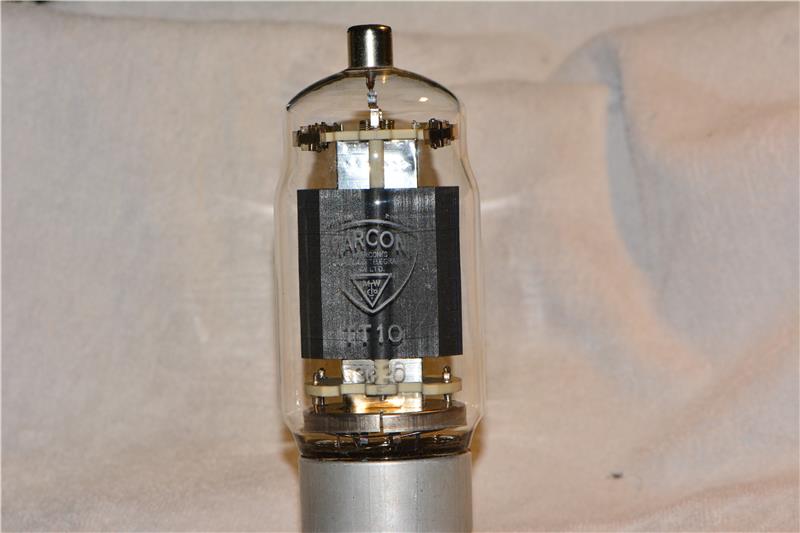

TT 10
Dies ist eine Sendepentode von Marconi. Sie habe ich eigentlich erstanden, um die Neuauflage meines ersten Amps zu bauen. Sie ist relativ massiv gebaut, so dass sie warscheinlich extremen Vibrationen standhält.

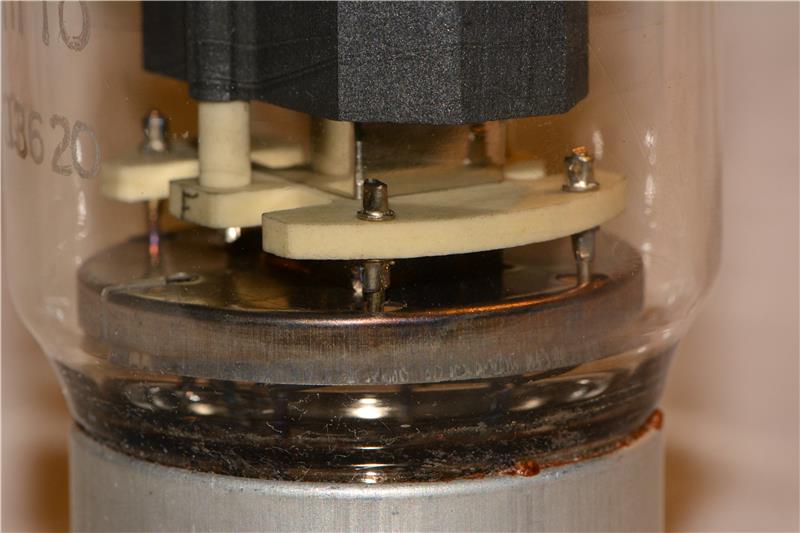

Unter dem System befindet sich ein Strahlenschutz, der den Sockel vor übermässiger Wärmestrahlung von Oben her schützt.

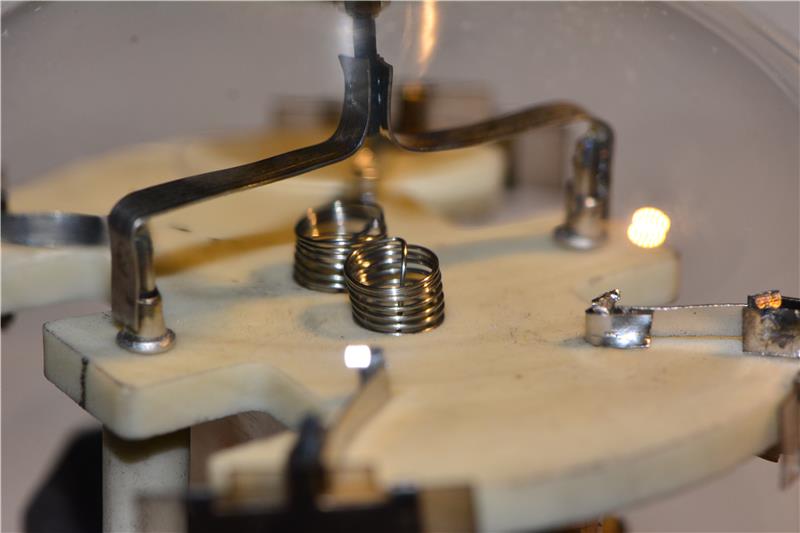

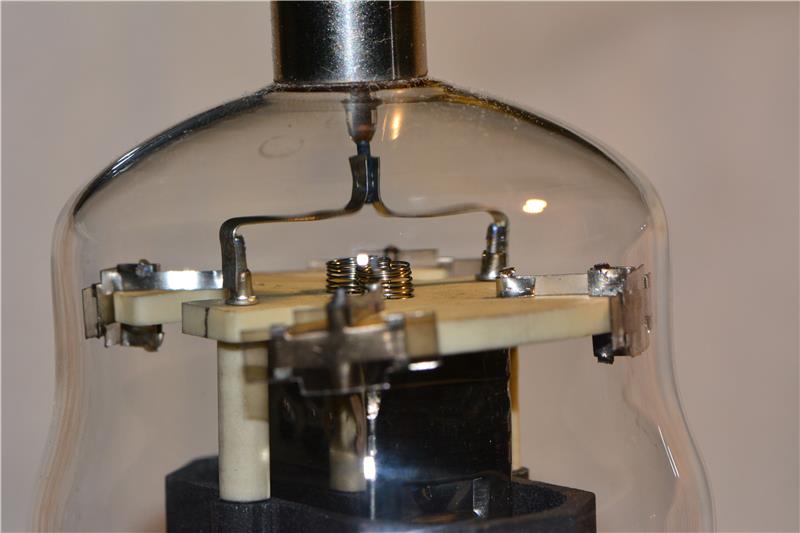

Die thorierten Heizfäden der direkt geheizten Kathode werden oben über Spannfedern straff gehalten.
Auch die Graphitanode ist sehr dick gestaltet.
