Heuerswitch 8

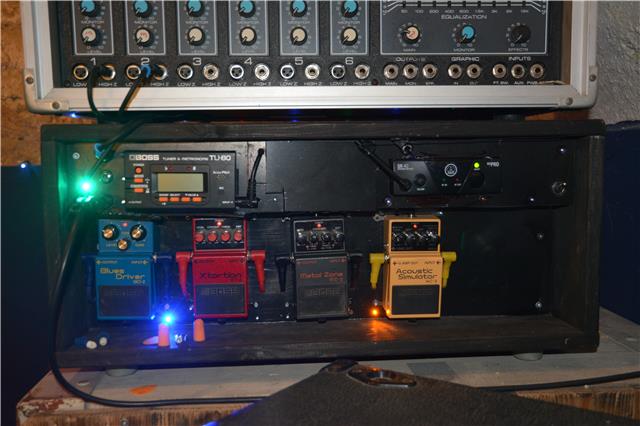

Da ich mir immer mehr Gitarreneffekte zugelegt hatte, wurde das System immer schwerer transportierbar. Da die Stompboxen nur mit Klett auf einem Holzbret befestigt wurden, führte dies zu Wackelkontakten an der Stromversorgung.  Als ich mir das noch ein Funksystem zulegte, wurde mir der Kabelsalat vor mir am Boden zu gross und ich beschloss alles in ein Rack zu verbauen.

Als Blende habe ich schwarze PVC-Platten genommen, damit ich keine Funkreflektionen erhalte, wie das bei Metall der Fall wäre. Die Effektgeräte laufen jetz immer und das Signal wird nur noch bei Bedarf über Relais zugeschaltet. Die Aktivität des jeweiligen Effekts und Ausgangs wird über verschiedenfarbige LED's signalisiert.

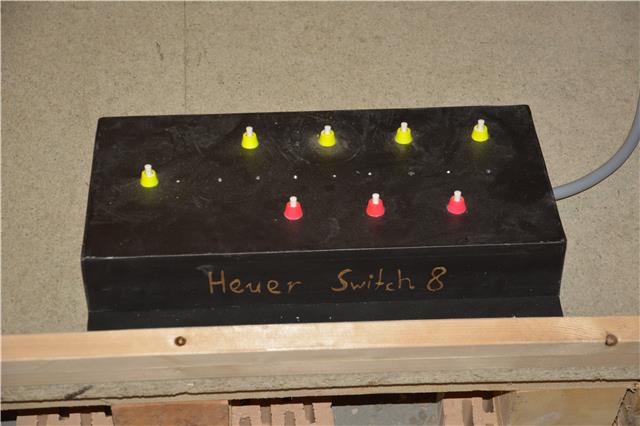

Die Steuerung erfolgt mit einem Fussschalter, indem ein AtMega 32 integiert ist. Dieser steuert die Prioritäten der jeweiligen Schalter,so dass zB nicht 2 Verzerrer gleichzeitig eingeschaltet werden können, sondern nur dieser mit der höheren Priorität benutzt wird. Das selbe Prinzip wird auch mit den Ausgängen angewendet.

Auch hier wird die Aktivität der jeweilige Kanäle von farbigen LED's angezeigt.

Die Verbindung erfolgt über ein 16 poliges Kabel, welches nur noch die Steuerdaten überträgt. Der Vorteil dieser Art von Steuerung ist, dass das Audiosignal nur noch innerhalb des Racks verläuft und nicht mehr durch bis zu 16m Kabel durchqueren muss.
